CCX1032为一颗符合WPC QI 1.2.4 标准的高集成度无线充电发射SOC，支持一芯双充，二选一，三选一多线圈方案。芯片集成了除MOSFET以外的所有功能单元，包括降压DCDC，两路LDO，32位微处理器，两路Q值检测电路，两路电压电流双路解码，两组高压全桥驱动等模块。CCX1032可以在4.5V~21V宽电压动态范围内稳定工作，支持PD及QC 3.0 动态电压调节，可以根据需要输出 5W/7.5W/10W/15W/30W 不同等级，并在固定输入功率下智能分配两路发射功率。CCX1032集成512KB FLASH及 6KB SRAM，支持在线升级及加密功能，方便无线充电方案开发。芯片采用QFN 6x6 48pin 封装，支持输入欠压保护，过流保护，短路保护，过温保护，确保芯片正常工作在各种异常状况。

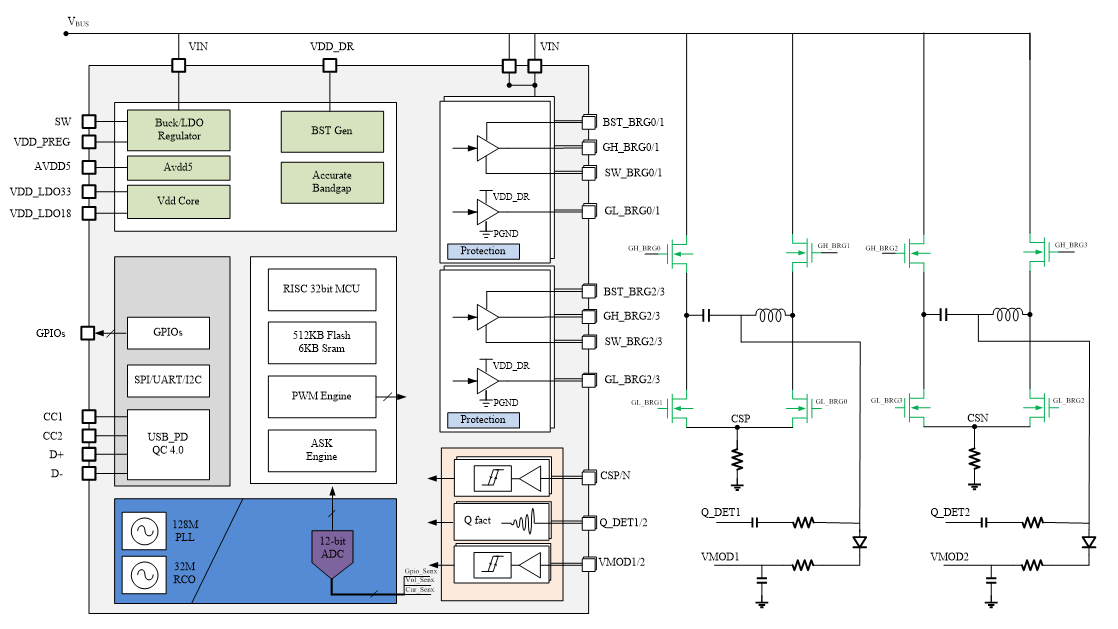

典型应用
评估板
主要指标
ü 符合WPC-1.2.4 标准，输入电压4.5V~21V，支持两路各15W最大功率输出，智能根据输入功率分配功率
ü 适配USB-PD及QC 2.0/3.0协议
ü 集成双路电压，电流解码电路，线圈及距离兼容性强
ü 集成高精度Q值检测电路，包含过温，过压，过流，异物等各种保护功能
ü 32位 内核CPU，配合512KB Flash，6KB SRAM，DSP核，性能强悍
ü 支持在线升级及嵌入式软件保护功能
应用场景
ü 三合一无线充电板
ü 车载充电板
ü 斜立式无线充电板
