CCX1033为一颗符合WPC QI 1.2.4 标准的高集成度无线充电发射SOC。芯片集成了所有功能单元，包括降压DCDC（低压配置为LDO），两路LDO，32位微处理器， Q值检测电路，电压电流双路解码，全桥驱动及功率MOS，外围仅需少量阻容元件。CCX1033可以在4.5V~21V宽电压动态范围内稳定工作，支持PD及QC 3.0 动态电压调节，可以根据需要输出 5W/7.5W/10W/15W/30W 不同等级。CCX1033集成512KB FLASH及 6KB SRAM，支持在线升级及加密功能，方便无线充电方案开发。芯片采用QFN 5x5 40pin 封装，支持输入欠压保护，过流保护，短路保护，过温保护，确保芯片正常工作在各种异常状况。

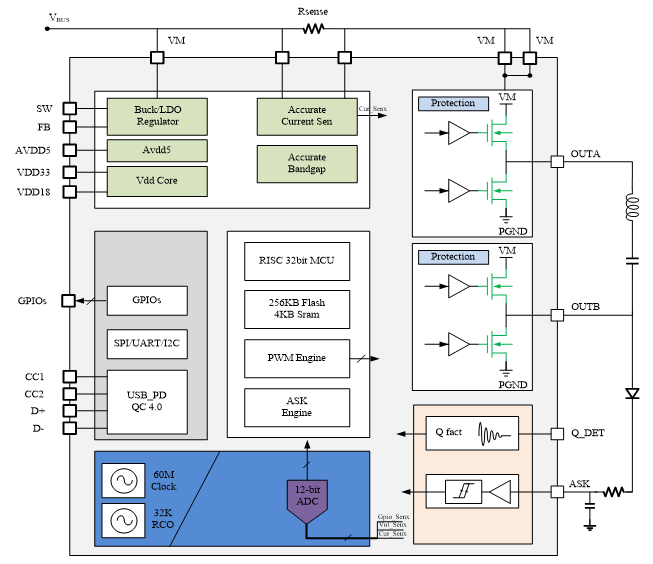

典型应用

主要指标

ü 符合WPC-1.2.4 标准，输入电压4.5V~21V 最大30W功率输出，支持单线圈，二选一，三选一线圈方案，最多支持19路GPIOA

ü 适配USB-PD及QC 2.0/3.0协议

ü 集成双路电压，电流解码电路，线圈及距离兼容性强

ü 集成高精度Q值检测电路，包含过温，过压，过流，异物等各种保护功能

ü 32位 内核CPU，配合512KB Flash，6KB SRAM，DSP核，性能强悍，最多支持

ü 支持在线升级及嵌入式软件保护功能

应用场景

ü 三合一无线充电板

ü 车载充电板

ü 斜立式无线充电板
