CCX1121为一颗符合WPC QI BPP 5W 标准的高集成度无线充电接收SOC，集成了无线接收全桥整流器，线性整流器（CCX1121A）和电源管理（CCX1121B），QI无线充电协议和有线开关等模块。CCX1121A LDO模式可通过I2C设置支持输出电压5V，最大输出电流1A。 CCX1121B CHG模式可直接接锂电池，通过I2C设置支持 4.2/4.35/4.4V 输出，最大充电电流0.6A。芯片集成有线开关通路，输入端口耐压20V，能够自动检测电源插入并实现有线无线充电切换。CCX1121采用QFN3x3 16pin 封装，外围仅需14个阻容器件，支持输入欠压保护，过流保护，短路保护，过温保护，确保芯片正常工作在各种异常状况。

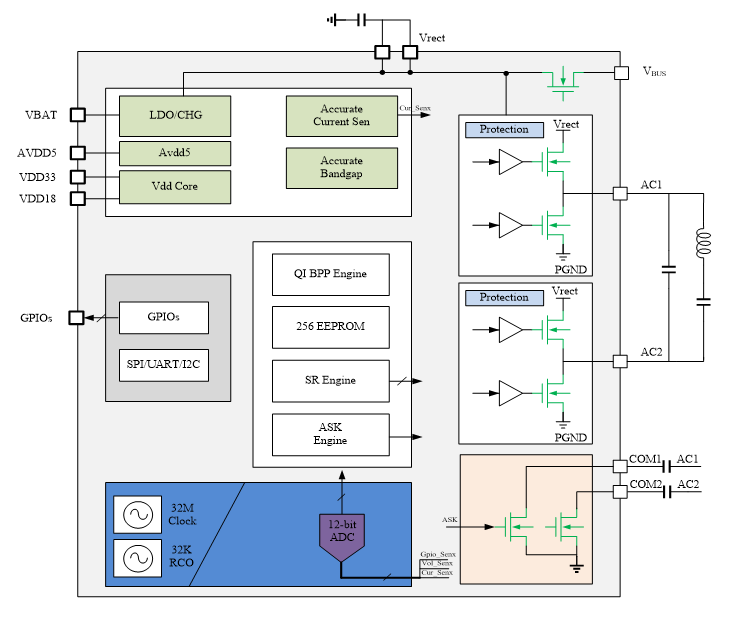

典型应用

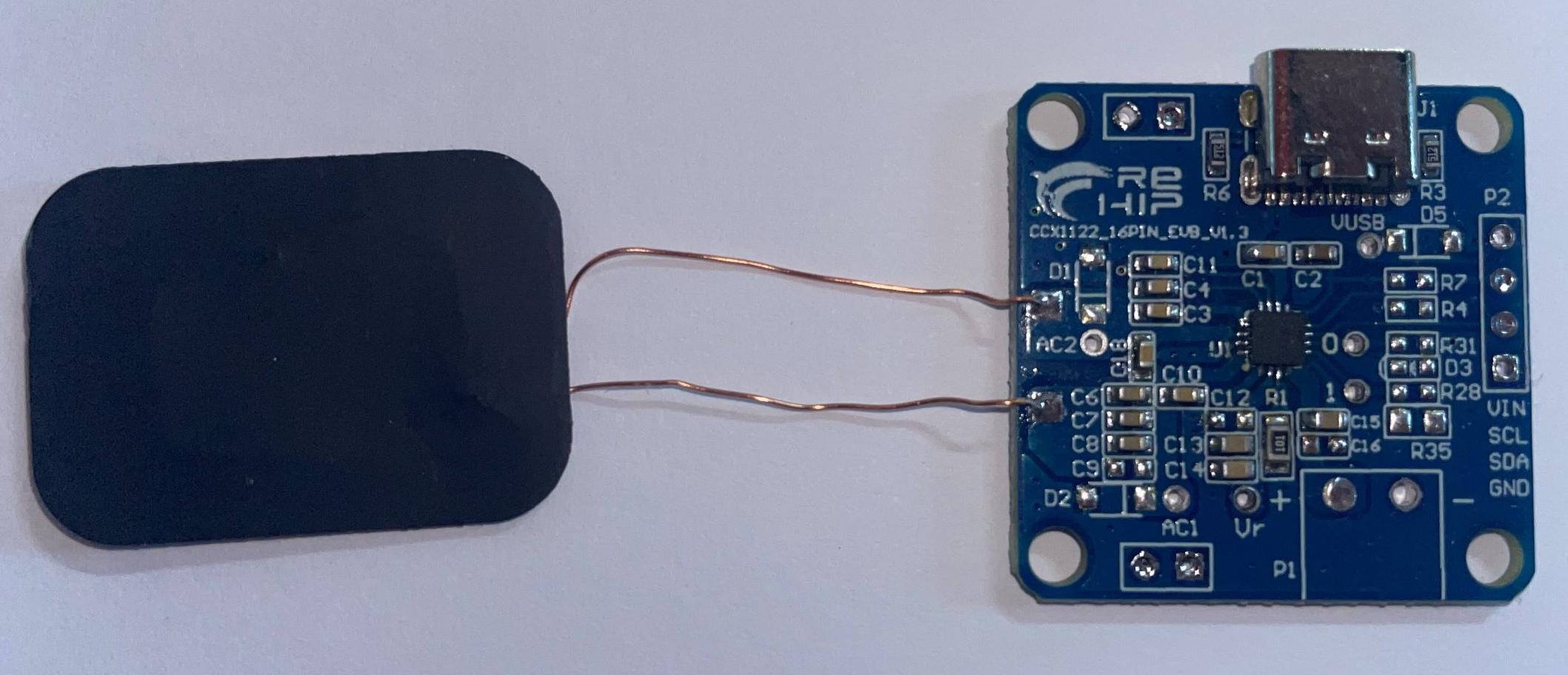

评估板

主要指标

ü 集成无线充电接收协议，ASK通信，同步整流，电池管理

ü CHG典型输出 4.2/4.35/4.4 V，恒流最大输出 0.6A

ü 动态整流输出电压，获得快速负载响应及高重载效率，支持CC阶段整流输出动态跟踪电池电压

ü 支持收发双向通讯机制

ü 支持有线无线两种模式自动切换，集成所有功率MOS

ü 集成片内EEPROM，支持关键参数编程操作

应用场景

ü 个人护理产品

ü TWS充电仓及其它便携式充电仓

ü 可穿戴设备

ü 智能手表

ü 无线键鼠
